| Gyártmány | PIC mikrovezérlővel megvalósított eszközök |
|---|
| AEG AIWA AKAI ALIEN AUDIOSONIC AUDIOTON BEKO BLAUPUNKT BOMANN BUSH CLATRONIC CROWN DAEWOO DANSAI DAYTEK DELTON DIMARSON DUAL ELEKTA ELTAX EUROSKY EVELUX FINLUX FUNAI GABA GRUNDIG HITACHI HYUNDAI ITT-NOKIA JVC KENDO KEYMAT LG-GOLDSTAR LIFETEC LOEWE NORDMENDE ORION DVD ORION(HUN) ORION(JAP) OSAKA PANASONIC PHILIPS PROVISION RECOR ROADSTAR SABA SAMSUNG SANYO SCHNEIDER SEG SHARP SIEMENS SONY TECHWOOD TELEFUNKEN TENSAI THOMSON TOSHIBA VESTEL VIDEOTON WALTHAM WATSON |

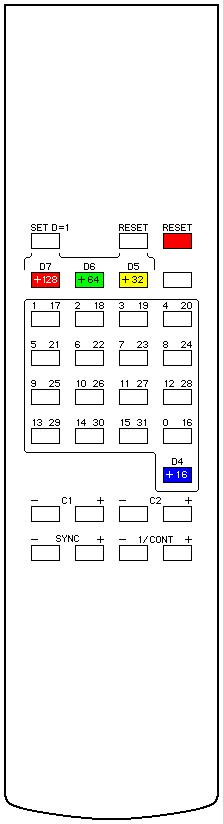

A távirányító paraméterei: Tápfeszültség: 3V Áramfelvétel: kb. 20µA Közvetlen parancsok száma: 16 Cím1 tartomány: 0-255 Cím2 tartomány: 0-255 Parancs tartomány: 0-255 Felső bitek: beállítási és törlési lehetősége Ciklus: egylövéses és folyamatos Címváltási mód: szinkron és aszinkron Az ára: 17200.-Ft. T9012-011 IC szimulátor távirányító Pillanatnyilag PDF kiterjesztésű dokumentációm csak az SC9012-ről van. Ez a T9012-011 egyik alteregója. Minimális eltérések lehetnek a különböző gyártók IC-i között. Például a címzési tartomány változhat némiképp. A lényeges paraméterek viszont ugyanazok. Az egymás után most bemutatott IC-vel megvalósított szimulátorok szinte egykaptafára húzhatóak, legalábbis a jelalak összetevőket illetően. Az összehasonlítási alap a µPD6122G-001 lesz. A lényeges eltérés a µPD6122G-001-hez képest, hogy a két 8 bites címe teljesen ugyanaz. Így valójában egy C1-es címe van. Tehát a szimulátor távirányítón csak az első címet lehet majd változtatni. Ez egyértelművé teszi, hogy itt nem lesz szinkron és aszinkron mód. A másik kis különbség a két IC között az előimpulzus hossza. Itt 4,5ms. Ennek az IC-nek is van egylövéses és folyamatos módja. Az egylövéses módban az utóimpulzus kétféle lehet. Páratlan címnél 0 bit, páros címnél 1 bit van a "végeknél". A tasztatúra funkciót max. 32 db. billentyű valósíthatja meg. A duplagomb lenyomások száma 6 lehet. Mivel ezek a paraméterek szűkebbek mint a µPD6122G-001 adta lehetőségek, ezért hamarabb rátalálhatunk vele a keresett címre és parancsra. Létezik azért jó pár távirányító, mely szélesebb tartományban használja ki ennek a jelalaknak a lehetőségeit. Ezek kivétel nélkül mind mikrovezérlős megoldások. A távirányítón van egy lehetőség a címek direkt beállítására. Ez hasonlóan működik mint a parancsoknál. Amennyiben megnyomjuk a "Normal" gombot, akkor a D7-D4-es gombokkal valamint a számgombokkal ráállíthatunk közvetlenül egy címre. Ez lényegesen gyorsabb a lépegetős megoldásnál. Persze a fix beállítás után a lépegetést is használhatjuk. A távirányító paraméterei: Tápfeszültség: 3V Áramfelvétel: kb. 20µA Közvetlen parancsok száma: 16 Cím1 tartomány: 0-255 Cím beállítása: lépésenként és direkt Parancs tartomány: 0-255 Felső bitek: beállítási és törlési lehetősége Ciklus: egylövéses és folyamatos Az ára: 17200.-Ft. Előkészületben vannak a további gyakori IC-ket szimuláló távirányítók. Ezek az SAA3010 (RC5), LC7461M, M50560-001P. A távirányító tökéletesen ugyanez a típus lesz. Természetesen ahol nincsen C2 cím, ott a funkció hatástalan marad. Az 1/CONT is akkor fog működni ha az adott IC-nek van ilyen módja. Továbbá amennyiben az IC-nek kevesebb cím vagy parancs kombinációja van, akkor a maximális lehetőséget fogja tudni. Az ismertetett IC-vel együtt ezek a további integrált áramkörök az eredeti távirányítók 75%-át lefedik. |
|
|||||||||
 |
|||||||||||
 |
|||||||||||
 |
|||||||||||
 |
|||||||||||
|
|||||||||||
 |
